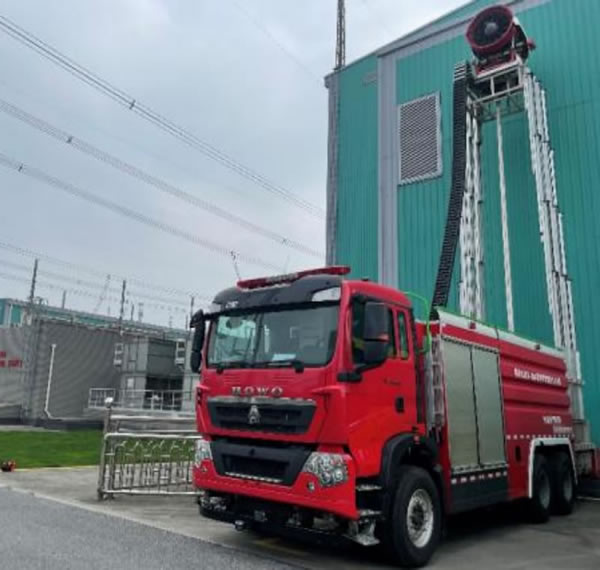

特高压变压器储油量大、价值高，火灾当量大、燃烧持续时间长、造成经济损失和社会影响大，现有常规消防装备难以应对。安徽控通细水雾灭火机理研究基础上，采用泡沫-细水雾融合技术，利用轴流诱导技术产生定向风流，将泡沫和细水雾粒子运移至火场，实现全范围、立体式覆盖；涡扇炮灭火技术具备泡沫、细水雾双重灭火功效，具有快速灭火、高效降温、防止复燃等优点。
技术参数响应表
| 序号 | 名称 | 单位 | 标准参数值 |
| 一 | 整备参数 | ||
| 1 | 举升高度 | m | ≥12 |
| 2 | 炮头及臂架底座 水平回转角 | ° | ≥360 |
| 3 | 侧方作业幅度 | m | ≥8m |
| 4 | 无线控制距离 | m | ≥100 |
| 5 | 举升时间 | s | ≤55 |
| 6 | 燃油箱储油量 | L | 300 |
| 7 | 涡扇炮工作储油消耗量 | L/h | ≤35 |
| 8 | 车载泡沫液持续工作时间 | min | ＞45min |
| 9 | 整备尺寸（mm） （长×宽×高） | mm | 10500×2550×3850 |
| 二 | 涡扇炮头 | ||
| 1 | 额定流量 | L/s | ≥40 |
| 2 | 额定工作压力 | MPa | ≥1.6 |
| 3 | 射程 | m | ≥60 |
| 4 | 俯角 | ° | ≤-42 |
| 5 | 仰角 | ° | ≥+47 |
| 6 | 涡扇驱动方式 | 液压 | |
| 7 | 直流电源空开 | 2P 6A 1NC | |
| 8 | 交流电源空开 | 2P 6A 1NC | |
| 9 | 万用电源插座 | 3孔 | |
| 10 | 继电器 | ||
| 11 | 中间继电器1 | 3NC+3NO 线圈DC24V | |
| 12 | 中间继电器2 | 4NO 线圈DC110V | |
| 13 | 可编程逻辑控制器（plc） | SIMATIC S7-200 SMART CPU SR20 AC/DC / 继电器 | |
| 14 | 光纤套件 | 24口光纤配线架、机架式储纤盒、多模光纤跳线等 | |
| 15 | 辅材 | 内部空开、接线、导轨、端子等 | |
| 16 | 接口 | ||
| 17 | 涡扇炮摄像头输入 | 光纤/光缆 | |
| 18 | 火灾报警信息输入 | RS485/1平方通信电缆、硬接线信号 | |
| 19 | NFD3700输入输出 | 以太网/5类屏蔽线 | |
| 20 | 集中监控信息输出 | 以太网/5类屏蔽线 | |
| 21 | 现场监控信息输出 | 光纤/光缆 | |
| 22 | 现场视频信息输出 | 光纤/光缆 | |
| 23 | 其他系统对接预留 | 以太网/5类屏蔽线 | |
| 24 | 控制柜电源失电报警输出 | 干接点，常闭 | |
| 25 | 直流电源输入 | V | DC110 |
